什麼是 ANSI ESD S20.20 靜電放電防制認證?

根據 2010 年 4 月發佈修訂的靜電放電技術準則(Electrostatic Discharge Technology Roadmap),進年來隨著電子產品科技發展速度的增快,產品的規格也越來越小,使得它們對靜電的敏感度越來越高,也造成靜電放電(以下簡稱 ESD)的發生顯著影響產品良率、製造成本、產品品質、可靠度和獲利率。

而 ANSI/ESD S20.20 一套用於電子、電氣、通訊業靜電防護系統的實施規範與指南,並可在組織原有的 ISO 9001 品質管理系統的基礎上,去建立、實施和維持對 ESD 管制的管理及技術的特殊要求。

更多資訊 > 請參考 ESD官方網站

ANSI/ESD S20.20 適用領域

ANSI/ESD S20.20可應用於敏感電壓大於等於 (以下) 條件之的電子元件、零組件和產品的生產、組裝、安裝、包裝、標識、測試、檢驗以及其他取放和操作活動。

  • HBM 100V;
  • CDM 200V;
  • 孤立導體35V

經常需考慮的行業類別,通常為靜電防護敏感度要求較高標準的行業,如:晶圓、IC封裝、測試、電子零組件、光電、電子/通訊產品組裝。

誰制定 ANSI/ESD S20.20

  • 美國靜電放電防護協會(ESDA)是 ESD 標準的重要制定組織。該協會受 ANSI 認可,負責制定ESD 標準和測試方法,也是國際電工委員會(IEC)技術委員會」的成員之一。

  • ESDA 目前已制定數十個 ESD 標準文件及技術報告,涵蓋對材料要求、靜電敏感度,及測試方法…等方面的評估。

  • ANSI/ESD S20.20 基本上每 7 年進行一次修訂,最新版本為 2021 年 12 月 23 日所公告的版本,視為 ANSI/ESD S20.20-2014 的修訂版,2014 版將一直可用到 2023 年 6月。

ANSI/ESD S20.20 的防護原則

  1. 等電位接地:
    所有在管控環境裡的導體,包括人員,必須直接連接或連結到廠房設計接地系統或非傳統接地系統,使上述物件和人員處於等電位狀態。

  2. 離子化中和:
    製程中必需用到的絕緣體/非導體需要進行風險評估,不能通過等電位接地起到靜電防護作用,此時需靠外加離子靜電消除器中和靜電電荷。

  3. 包裝防護:
    使用抗靜電和靜電屏蔽包裝材料進行管制區外的靜電防護。

ANSI/ESD S20.20 的管制重點

ANSI/ESD S20.20標準對組織建立靜電防護均有明確的規定,包含2大要求、3大計劃、4大手段。

二大要求

行政要求(Ch7)

技術要求(Ch8)

三大計劃:

  1. 人員訓練計劃(7.2)
  2. 符合性驗證計劃(7.4)
  3. 產品認可計劃(7.3)

四大手段:

  1. 設備/人員等電位接地(8.1/8.2)
  2. 區域管制(8.3)
  3. 包裝(8.4)
  4. 標示(8.5)

執行 ANSI/ESD S20.20 前,我們需要知道什麼

因應 ANSI/ESD S20.20 涉及到組織現有的管理系統與硬體條件,且依企業實際狀態均有所不同,為使顧問更清楚了解企業的現況,企業確認以下資訊是重要的前提:

  1.  納入 ESD 管制的產品品項
  2.  涉及 ESD 作業的工廠人數
  3.  現行靜電防護設備清單
  4.  廠房區域範圍
  5.  接地設施廠房平面配置圖
  6.  現行靜電管理手冊/規範
  7.  ISO 9001 證書 & ISO 9001 文件清冊

ANSI/ESD S20.20 的適法性要求

雖然 ANSI/ESD S20.20 提供了詳盡的指導原則,能夠用於實施與實施靜電防護的行政及技術要求,但除非特別指明,以下所 ANSI/ESD S20.20 引用規範性文件的最新版本,均視為 ANSI/ESD S20.20 的一部分,導入組織亦須符合:

  • ESD ADV1.0, ESD Association’s Glossary of Terms ESD 協會專用術語
  • ANSI/ESD S1.1, Wrist Straps 靜電手環
  • ANSI/ESD STM2.1, Garments 靜電服
  • ANSI/ESD STM3.1, Ionization 離子靜電消除器
  • ANSI/ESD SP3.3, Periodic Verification of Air Ionizers 離子靜電消除器之定期檢測
  • ANSI/ESD S4.1, Worksurfaces – Resistance Measurements 工作表面之電阻測量
  • ANSI/ESD STM4.2, ESD Protective Worksurfaces – Charge Dissipation Characteristics 工作表面之靜電耗散特性
  • ANSI/ESD S6.1, Grounding 接地系統
  • ANSI/ESD S7.1, Floor Materials – Characterization of Materials 地板之材料特性
  • ANSI/ESD STM9.1, Footwear – Resistive Characterization 鞋具之電阻特性
  • ESD SP9.2, Footwear – Foot Grounders Resistive Characterization 鞋具–導電鞋帶之電阻特性
  • ANSI/ESD STM12.1, Seating – Resistive Measurement 座椅之電阻測量
  • ANSI/ESD S13.1, Electrical Soldering/Desoldering Hand Tools 電焊/電拆焊工具
  • ESD TR53, Compliance Verification of ESD Protective Equipment and Materials ESD 控制物
  • 品和材料的符合性驗證
  • ANSI/ESD STM97.1, Floor Materials and Footwear – Resistance Measurement in Combination
  • with a Person 地板-鞋具-人員組合系統的電阻測量
  • ANSI/ESD STM97.2, Floor Materials and Footwear – Voltage Measurement in Combination with
  • a Person 地板-鞋具-人員組合系統的電壓測量
  • ANSI/ESD S541, Packaging Materials for ESD Sensitive Items ESDS 物品之包裝材料

申辦 ANSI/ESD S20.20 交給領導力企管

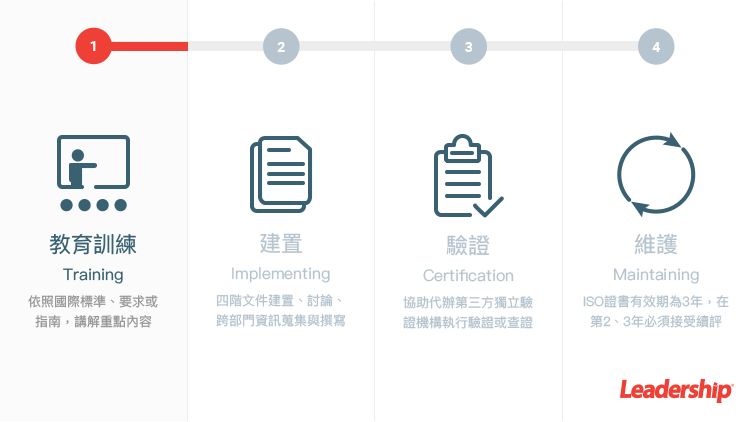

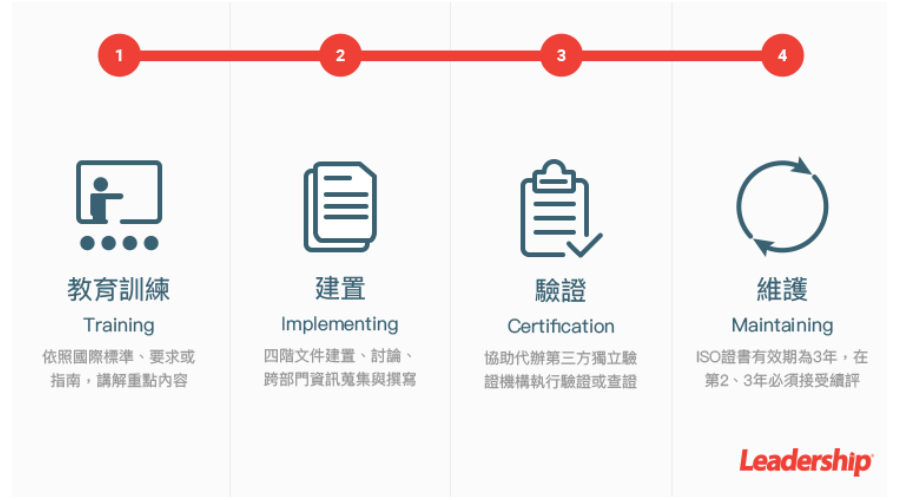

領導力企管擁有眾多實驗室及技術認證輔導成功案例,並提供 ANSI/ESD S20.20 最佳解決方案,包括教育訓練(Training)、文件與管理流程建置(Implementing)、 驗證(Certification)、維護(Maintaining),歡迎立即與我們聯繫。
